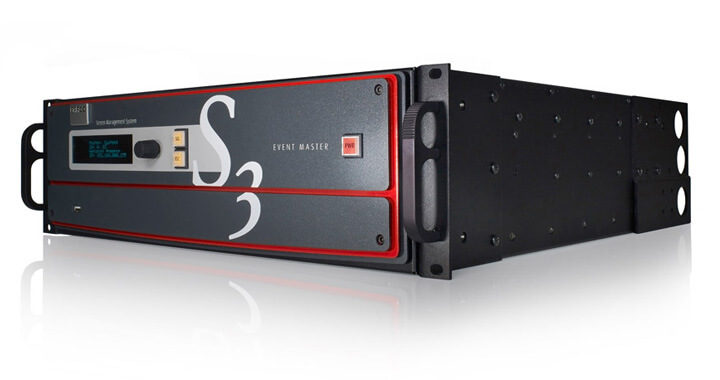

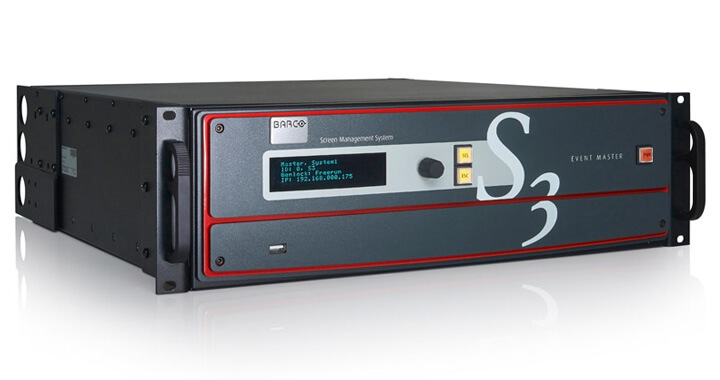

Barco S3

BARCO S3

Équipé de 12 canaux en entrée, de 4 sorties PROGRAMME, de 4 sorties AUX et de 2 sorties Multiviewer dédiées, le S3-4K est le partenaire le plus compact du processeur d’images E2.
Néanmoins, sous le capot, il développe des performances de traitement, une qualité d’image, une flexibilité, une robustesse et une durabilité équivalentes.

En résumé : tous les outils dont vous avez besoin pour créer une expérience en direct époustouflante, dans un seul boîtier compact et rôdé aux aléas de la route.


Caractéristiques

Genlock : Entrée/boucle de référence analogique sur connecteurs BNC ; mode à deux niveaux et signal de référence en SD et mode à trois niveaux en HD Sync. S3D : 4 x connecteurs d’entrée Din, 2 x connecteurs de sortie Din

Sortie Programme : 4 sorties programme configurables comme des écrans uniques ou comme des écrans en mosaïque/fusionnés
Configurable de 4X 2 048 X 1 200 @60 max à 1 x 4 096 x 2 400 @60 max.
Contrôle du recouvrement/de l’amincissement des bords pour les 4 côtés

Sorties Aux converties : Définissable par l’utilisateur de 4 x 2 048 x 1 200 à 60 i/s à 1 x 4K à 60
Correction des couleurs en sortie

Mixeurs : Mixeur d’arrière plan en résolution native pour chaque écran de sortie
Transitions entre les couches indépendantes ou transition prévisualisation/programme complète
Allocation des couches flexible - 4 couches combinables ou 8 couches uniques PIP/images clés assignables à tout écran de sortie programme

Entrées vidéo : 12 entrées via 3 cartes d’entrée (cartes de la série Event Master)
Jusqu’à 3x entrées 4K - chaque carte d’entrée prenant en charge jusqu’au 4K à 60 p
4 x SD/HD/3G SDI (compatible 6G)
4 x HDMI 1.4a (297 MP/s max.)
4 x DisplayPort 1.1 (330 M/s max)

Sorties vidéo 10 sorties via 3 cartes de sortie (cartes de la série Event Master)
Jusqu’à 2x sorties 4K - chaque carte de sortie prenant en charge jusqu’au 4K à 60 p
4 x SD/HD/3G SDI (compatible 6G)
4x HDMI 1.4a (297 MP/s max)
2 x HDMI 1.4 pour Multiviewer (297 MP/s max)

Diathèques : Jusqu’à 100 images fixes HD disponibles en arrière plan, Aux ou en PIP

Effets de couches : Bordures (nettes, floues, halo) et ombres portées
Effets chromatiques
Stroboscopique, retournement H et V
Luma Key
Déplacements des images incrustées (PIP) via des images clés

Multiviewer : Disposition à l’écran définie par l’utilisateur, flexible
Contrôler toutes les entrées et sorties, y compris de prévisualisation et auxiliaires
Deux sorties
Matériel dédié identique à celui du processeur Event Master E2

Évolutivité : Facilement adaptable pour des applications sur des écrans de plus grande dimension via des liens propriétaires
Unités de liens permettant d’augmenter les entrées et sorties disponibles pour des applications sur des écrans en mosaïque/fusionnés de plus grande dimension
Extension par liaison simple - jusqu’à 4 châssis
S3-4K préinstallé avec la possibilité d’associer 2 châssis pour étendre la configuration. La future version du logiciel permettra d’associer jusqu’à quatre châssis.

HDCP : Conformité HDCP

Contrôle : Logiciel de gestion d’écrans Event Master pour PC ou MAC
Ethernet RJ-45, Autosense 1 000/100/10 Mbits/s

Disponibilité technique : E/S et cartes de traitement utilisables sur site (non remplaçables à chaud)
Alimentations à double redondance remplaçables à chaud

Dimensions : Hauteur : 13,26 cm (5,22 pouces) - 3 unités montables en rack
Largeur : 43,2 cm (17 pouces) - sans les poignées du châssis, 48,3 cm (19 pouces) poignées du châssis fixées
Profondeur : 54 cm (21,33 pouces) au total

Poids : 24 kg (53 lb)

Alimentation : Puissance d’entrée : 100-240 Vca 50/60 Hz 700 W
Alimentations à double redondance, remplaçables à chaud ; identiques à celles du processeur Event Master E2

Température environnementale : 0-40 °C / 32-104 F

Humidité environnementale : 0-95 %, sans condensation

Garantie : 3 ans sur les pièces et la main-d’œuvre
